产品摘要

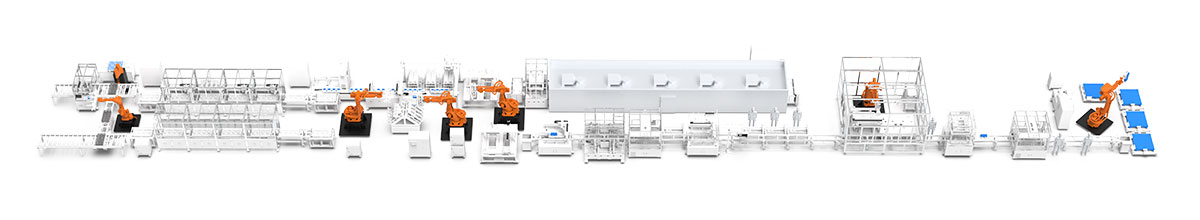

本产线适用于方形铝壳及绑带模组的装配生产，产线主要包括OCV/ACR测试，端板、端绝缘板、散热板等离子清洗，端板、端绝缘板、散热板涂胶，模组堆叠，模组捆扎带，端板激光刻码，模组加热静置，端板高度差及模组平面度检测，绝缘耐压测试，极柱定位及激光清洗，Busbar激光焊接及焊缝气密检测，EOL测试，通讯功能测试，盖板安装，绝缘底板安装，全尺寸检测、模组外观检测，模组下线以及满足产线需求的安全防护装置、MES系统等。产线采用机器人及倍速链进行转运，可针对兼容产品满足快速换型需求，实现不同产品切换生产。

技术参数

产品优势

l 先进绑带成型技术，保证模组尺寸位置精度；运用合理的半自动人工打包措施，完成高效的打包工序；

l 采用合理的工艺及结构通过预整形和预压胶，满足组件和模组和堆叠精度；

l 运用先进的保压转运技术，保证工序间模组长度的灵活转换，采用高端的钢带安装技术，实现模组捆扎的精度和稳定性；

l 塑料打包带基材拉力强度≥3700N 塑料打包带基材熔接头拉力强度≥3300N，整线一次合格率≥99%

设备配置

六轴机器人、等离子清洗、视觉系统、涂胶系统、6kw激光焊接、绑带打包设备、保压托盘、隧道炉等。
