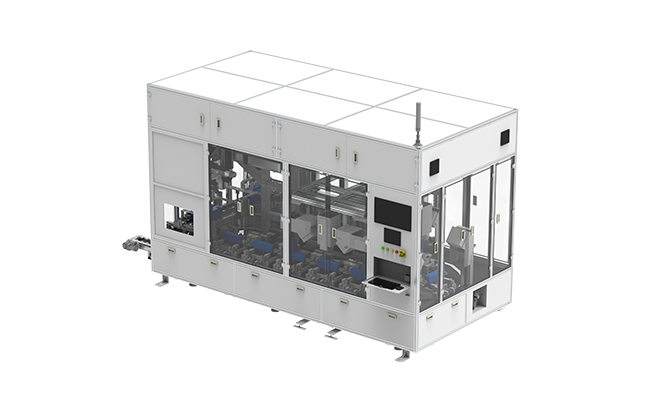

产品摘要
本设备用于实现电芯外观检测的工艺动作。主要包含电芯上线、电芯扫码、电芯大面3D检测、电芯小面3D检测、电芯顶底面3D检测、电芯下面、NG下线。电芯3D检测的数据均与电芯码进行绑定，MES系统存储，实现生产能力的匹配，满足生产线生产工艺要求。
技术参数
节拍 | 12PPM | 电芯兼容范围 | L=120-305;W=20-90;H=60-140 |
工位形式 | 人工上料/自动上料 | 设备尺寸 | 4530mmx2190mmx2350mm |
MES传输 | 具有电芯扫码功能，通过MES进行数据传输 | 输送方式 | 环形输送线整体流转，电芯夹具可自动避让 |
产品优势
l 上下料机械手断电断气后具有防掉落保护功能
l 对电芯六面外观进行3D检测、电芯极柱和防爆阀进行检测，视觉拍照稳定性高。
l 视觉功能性强，对电芯六面外观进行3D检测、电芯极柱和防爆阀进行检测，视觉拍照稳定性高。
l 皮带线采用防静电材质，夹爪和夹具在抓取过程中防静电且不损伤电池
设备配置
上下料皮带线、上料夹抓组件、环流夹具、上下料打开机构、环形输送线、视觉拍照系统、激光测距仪等。
